熱管換熱器的構造原理特點
發布時間：2018-08-31 點擊次數：7369 次
熱管是一種傳熱元件，其導熱能力比金屬高幾百倍至數千倍。熱管還具有均溫特性好、熱流密度可調、傳熱方向可逆等特性。用它組成熱管換熱器不僅具有熱管固有的傳熱量大、溫差小、重量輕體積小、熱響應迅速等特點，而且還具有安裝方便、維修簡單、使用壽命長、阻力損失小、進、排風流道便于分隔、互不滲漏等特點。

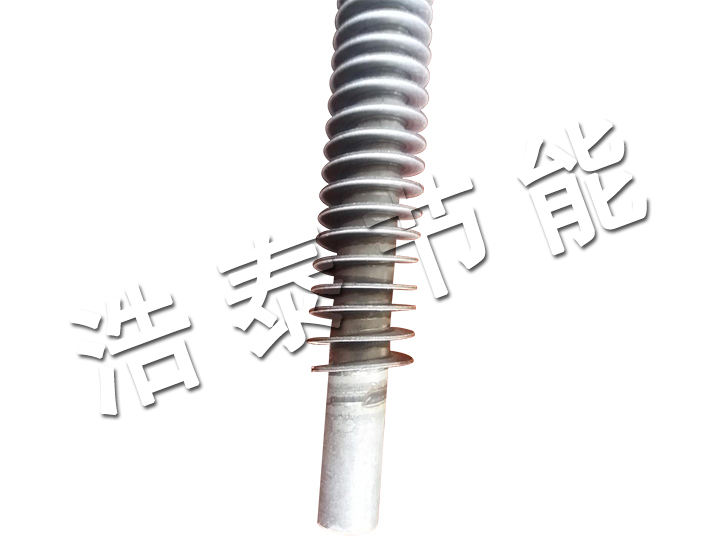

熱管是由內壁加工有槽道的兩端密封的鋁（軋）翅片管經清洗并抽成高真空后注入液態工質而成，隨注入液態工質的成分和比例不同，分為KLS低溫?zé)峁軗Q熱器、GRSC-A中溫?zé)峁軗Q熱器、GRSC-B高溫?zé)峁軗Q熱器。熱管一端受熱時管內工質汽化，從熱源吸收汽化熱，汽化后蒸汽向另一端流動并遇冷凝結向散熱區放出潛熱。冷凝液借毛細力和重力的作用回流，繼續受熱汽化，這樣往復循環將大量熱量從加熱區傳遞到散熱區。熱管內熱量傳遞是通過工質的相變過程進行的。
將熱管元件按一定行列間距布置，成束裝在框架的殼體內，用中間隔板將熱管的加熱段和散熱段隔開，構成熱管換熱器。
熱管是由內壁加工有槽道的兩端密封的鋁（軋）翅片管經清洗并抽成高真空后注入液態工質而成，隨注入液態工質的成分和比例不同，分為KLS低溫?zé)峁軗Q熱器、GRSC-A中溫?zé)峁軗Q熱器、GRSC-B高溫?zé)峁軗Q熱器。熱管一端受熱時管內工質汽化，從熱源吸收汽化熱，汽化后蒸汽向另一端流動并遇冷凝結向散熱區放出潛熱。冷凝液借毛細力和重力的作用回流，繼續受熱汽化，這樣往復循環將大量熱量從加熱區傳遞到散熱區。熱管內熱量傳遞是通過工質的相變過程進行的。
將熱管元件按一定行列間距布置，成束裝在框架的殼體內，用中間隔板將熱管的加熱段和散熱段隔開，構成熱管換熱器。
